Hauptmerkmale
- Bajonettverschluss: Viertel-drehung verbinden/trennen – schnell, ohne Werkzeug, sichere Verriegelung
- 50 Ω oder 75 Ω Impedanz: Wählen Sie 50 Ω für HF/Telekommunikation, 75 Ω für Video/Rundfunk

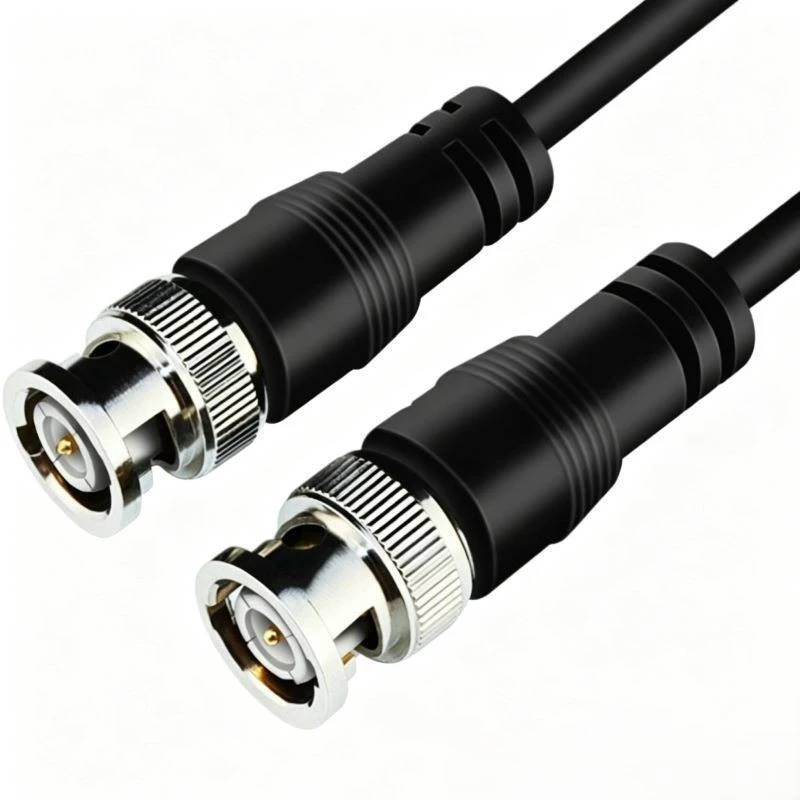

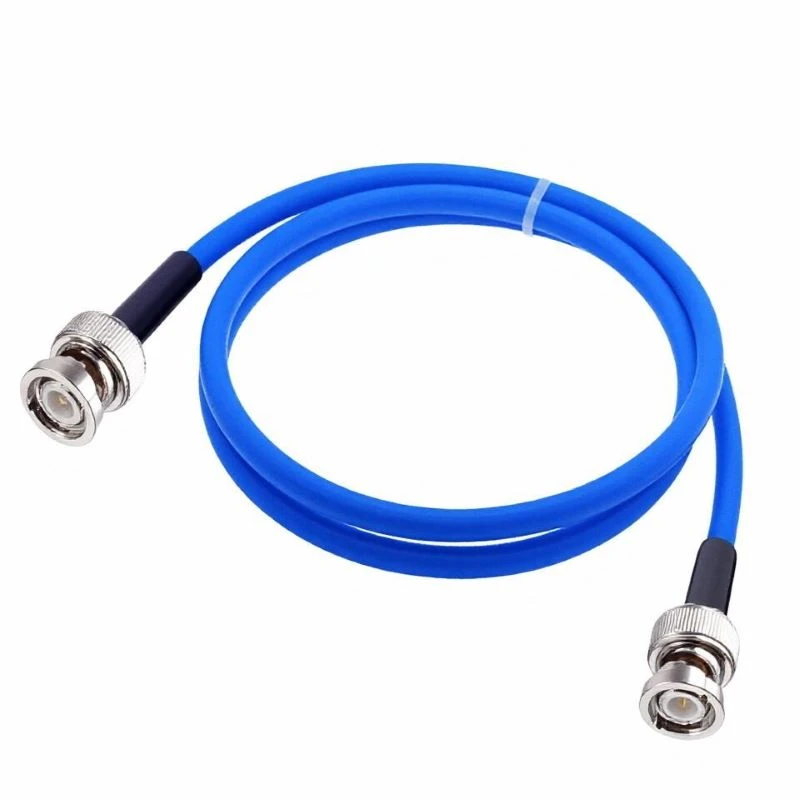

- Mehrere Geschlechtsoptionen: Männlich-auf-männlich (Standard-Patch), männlich-auf-weiblich (Verlängerung), weiblich-auf-weiblich (Laufadapter)
- Frequenzbereich: DC bis 4 GHz (50 Ω), DC bis 2 GHz (75 Ω)
- Doppelte Abschirmung: Geflecht + Folie (typisch) für > 60 dB Isolation
- Geformte Zugentlastung: Verstärktes hinteres Ende des Steckers verhindert ein Abknicken
- Wetter-Siegeloption: Gummi-O--Ring an Buchsen für den Außenbereich (IP67)
- Kabeltypoptionen: RG58, RG174, LMR-195 (50 Ω); RG59, RG6 (75 Ω)
Parameter
|
Parameter |
50 Ω (HF/Telekommunikation) |
75 Ω (Video/Übertragung) |
|
Impedanz |
50Ω ± 3% |
75Ω ± 3% |
|
Frequenzbereich |
Gleichstrom – 4 GHz |
Gleichstrom – 2 GHz |
|
VSWR (typisch) |
<1.25 at 1 GHz |
<1.15 at 1 GHz |
|
Einfügedämpfung (pro Meter) |
RG58: 0,6 dB bei 1 GHz |
RG59: 0,8 dB bei 1 GHz |
|
Verbindungsmaterial |
Messing (vernickelt) |
Messing (vernickelt) |
|
Center-Kontakt |
Vergoldet oder versilbert |
Vergoldet |
|
Dielektrikum |
PTFE oder PE |
PTFE oder PE |
|
Kabeltypen |
RG58, RG142, LMR-195, RG174 |
RG59, RG6, Belden 1694A |
|
Außenjacke |
PVC (Standard), LSZH, FEP |
PVC (Standard), LSZH |
|
Temperaturbereich |
-20 Grad bis +80 Grad (PVC) |
-20 Grad bis +80 Grad (PVC) |
|
Paarungszyklen |
Größer oder gleich 500 |
Größer oder gleich 500 |
|
ROHS |
Konform |
Konform |
Produktverkaufsargumente
1. Schnellerer Anschluss als SMA – kein Einfädeln
Bei SMA-Anschlüssen muss eine kleine Mutter mehrmals gedreht werden, was mit behandschuhten Händen oder in engen Räumen schwierig ist. Die BNC-Verriegelung erfolgt durch einfaches Drücken-um eine Vierteldrehung-und -Drehung. Vorteil: Ideal für Prüfstände, bei denen häufig die Kabel zwischen Oszilloskop, Signalgenerator und Prüfling ausgetauscht werden.
2. 50Ω- und 75Ω-Versionen – ein Kabel für HF, ein anderes für Video
Die Verwendung eines 50-Ω-Kabels an 75-Ω-Videogeräten führt zu Signalreflexionen (Geisterbilder). Die Verwendung eines 75-Ω-Kabels an einem 50-Ω-HF-Gerät erhöht das VSWR. Diese Produktlinie trennt die beiden Impedanzen klar voneinander. Vorteil: Keine versehentliche Fehlanpassung – wählen Sie das richtige Kabel für Ihren Anwendungsfall.
3. Doppelte Abschirmung blockiert EMI von Schaltnetzteilen
Oszilloskope und Spektrumanalysatoren in Elektroniklaboren sind von lauten Schaltnetzteilen und Digitaluhren umgeben. BNC-Kabel mit Geflecht + Folienschirm blockieren externe Störungen. Beweis: Sauberere FFT-Spuren und geringeres Grundlinienrauschen.
4. Auswahl des breiten Kabeltyps
RG58 (Standard-Laborkabel): flexibel, universell einsetzbar. RG174 (dünn): für enges Routing. LMR-195 (geringer Verlust): längere Läufe mit weniger Dämpfung. RG59 (75 Ω Video): Standard-Composite/SDI-Kabel. RG6 (75 Ω): geringerer Verlust für HD-SDI.
5. Flexible Geschlechtskonfigurationen
- Männlich-zu-Männlich: Standard-Patchkabel zwischen zwei Geräten
- Männlich-zu-Weiblich: Verlängerungskabel (weibliches Ende nimmt einen anderen männlichen Stecker auf)
- Weiblich-zu-Weiblich: Zylinderadapter zum Verbinden von zwei Kabeln mit Stecker-
- Nutzen:Eine Produktfamilie umfasst Labor-Patch, Felderweiterung und dauerhafte Installation.
Anpassungsoptionen
- Impedanz: 50 Ω (HF/Telekommunikation) oder 75 Ω (Video/Rundfunk)
- Geschlechtskonfiguration: Männlich-zu-männlich, männlich-zu-weiblich, weiblich-zu-weiblich
- Kabeltyp: RG58, RG174, LMR-195, RG59, RG6 oder benutzerdefiniert
- Länge: 0,3 m bis 30 m (variiert je nach Kabeltyp)
- Steckerausrichtung: Gerade, rechtwinklig (90 Grad) oder 45 Grad
- Steckerbeschichtung: Nickel (Standard), Gold, Schwarzchromat
- Center-Kontakt: Gold (Laborgebrauch) oder Silber (höhere Leitfähigkeit)
- Außenjacke: PVC (allgemein), LSZH (Plenum), FEP (Hochtemperatur)
- Wetterabdichtung: IP67 (weibliche Seite mit O--Ring) – Outdoor/Industrie
- Verpackung: Polybeutel, Einzelhandelsverpackung, Großpackung
Anwendungen
- Oszilloskop-Tastkopf zum Prüfling: 50-Ω-BNC für digitale oder analoge Hochgeschwindigkeitsmessungen
- Signalgenerator zum Verstärker: HF-Quelle an das zu testende Gerät anschließen
- Spektrumanalysator zur Antenne: 50Ω-Kabel zur Richtantenne
- Analoges Composite-Video: 75 Ω BNC für CCTV-Monitor an DVR
- Broadcast-SDI: HD-SDI (1,5 GBPS) oder 3G-SDI (3 GBPS) über 75 Ω BNC
- Amateurfunksender: Transceiver an externen Antennentuner oder SWR-Meter anschließen
- Patchpanel: Basisbandgeräte in Übertragungswagen miteinander verbinden
- Außenerweiterung: IP67-Kabel (männlich{0}}auf-weiblich) vom Gebäudeeingang zur externen Antenne
Sternebewertungen von Kunden
1.Jessie L., Rundfunktechnikerin in Virginia
„LKW zur Monitorwand – 75 Ω RG6 BNC-Stecker-auf-Stecker, 10 m Länge. HD-SDI (1,5 GBPS), keine Fehler. Tragen Sie auch Verlängerungen von Stecker-auf-Buchse mit, wenn sich die Kameraposition weiter nach hinten verschiebt. Viertel--Anschlüsse überstehen wiederholtes Anschließen vor Ort.“
2. Carlos M., Amateurfunk in Kalifornien
„Tragbare HF-Station. BNC-Stecker-zu-Stecker vom Transceiver zum SWR-Messgerät, dann Stecker-zu-Buchse, um den außerhalb des Gehäuses montierten Antennentuner zu erreichen. Der Bajonettverschluss lässt sich bei Vibrationen nicht lösen, wie es bei SMA der Fall ist. Der O-Ring des weiblichen Endes hielt Feuchtigkeit während eines Feldtages im Regen fern.“
3.Sarah K., Testtechnikerin in NY
„Oszilloskop zum Generator für beliebige Wellenformen. Verwendung von RG174 BNC (dünn) in einem dichten Rack – einfacher zu verlegen als RG58. 50Ω mit Impedanzanpassung. Saubere Rechteckwelle bis zu 100 MHz. Die 0,5 m langen Kabel von Stecker -auf -Stecker sind perfekt für benachbarte Rackeinheiten.“
4.Dave P., Sicherheitsinstallateur in Florida
„CCTV-Analogkamera zu DVR. 75Ω BNC RG59, 25 m Länge (Stecker-zu-Stecker). Composite-Video (NTSC) klar, keine Geisterbilder. Für eine zweite, weiter entfernte Kamera wurde eine 10 m lange Verlängerung von der Wandplatte zum DVR verwendet. Außenmantel UV-beständig.“
