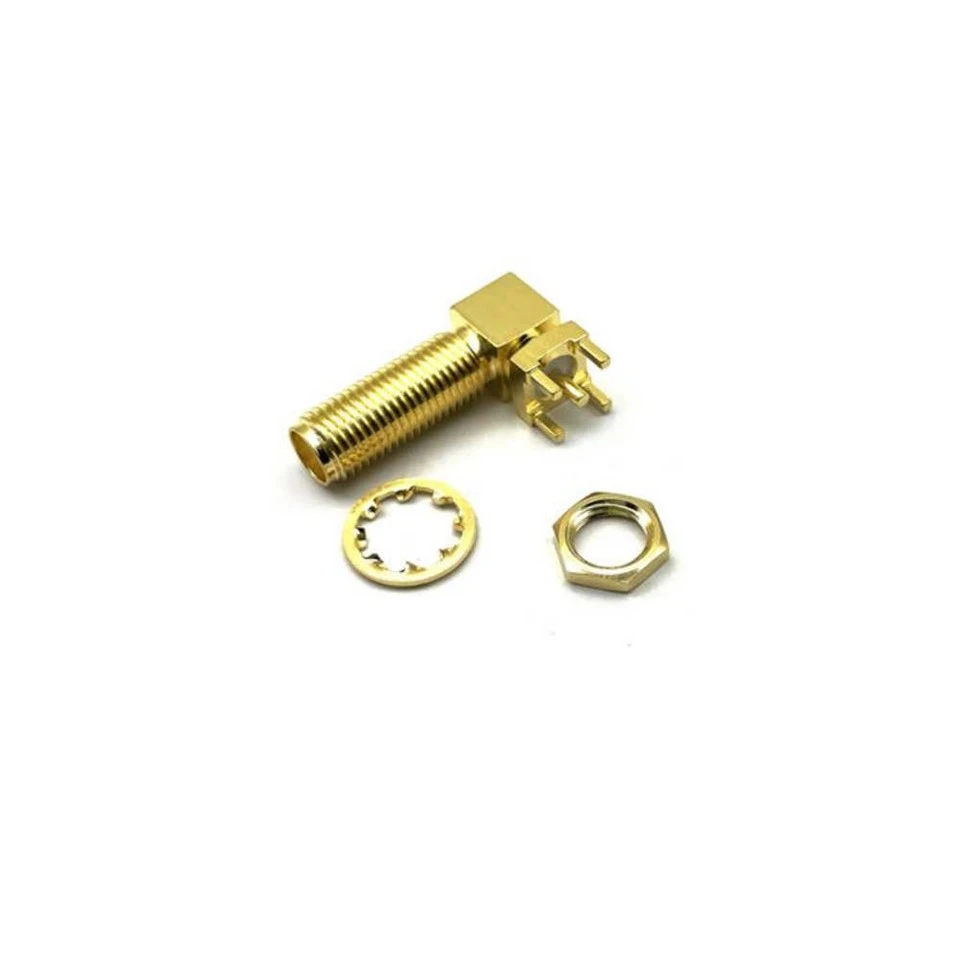

90-Grad-SMA-Stecker

Notiz:Erhältlich in den Versionen Standard (12,4 GHz) und Präzision (18 GHz). Es werden Konfigurationen mit umgekehrter Polarität (RP-SMA) und Schottmontage angeboten.

1. Hochfrequenzleistung bis zu 12,4 GHz
Unterstützt den Frequenzbereich von DC bis 12,4 GHz Standard - und sorgt für eine zuverlässige Signalübertragung für HF- und Mikrowellenanwendungen. Perfekt für Mobilfunk-Basisstationen, Antennensysteme, Testgeräte, Rundfunksysteme und industrielle HF-Verbindungen.

2. Hervorragende Signalintegrität mit niedrigem VSWR und Einfügedämpfung
VSWR kleiner oder gleich 1,25:1 bei 6 GHz und kleiner oder gleich 1,35:1 bei 12,4 GHz sorgt für minimale Signalreflexion. Einfügungsverlust von weniger als oder gleich 0,25 dB bei 6 GHz maximiert die Leistungsübertragung - ideal für empfindliche HF-Systeme, bei denen die Signalqualität entscheidend ist.

3. Robuste Konstruktion mit extremem Temperaturbereich
Betriebstemperaturbereich von -65 Grad bis +165 Grad – konzipiert für die härtesten Umgebungen, einschließlich Luft- und Raumfahrt, Militär, Telekommunikation im Freien und Industrieanwendungen. Das Gehäuse aus Messing (vernickelt/vergoldet) oder Edelstahl bietet außergewöhnliche mechanische Haltbarkeit und Korrosionsbeständigkeit.

4. Mehrere Anschlussarten für Designflexibilität
Wählen Sie zwischen Löt-, Crimp-, Klemm- oder Leiterplattenmontage-Anschlussarten -, die für verschiedene Kabeltypen und Montageprozesse geeignet sind. Die Gold-über-Nickel-Kontaktbeschichtung (mindestens 30 μm) sorgt für hervorragende Leitfähigkeit und Korrosionsbeständigkeit. Ausgelegt für mehr als oder gleich 500 Steckzyklen mit einer dielektrischen Festigkeit von 1000 V RMS und einem Isolationswiderstand von mehr als oder gleich 5000 MΩ.

• Steckertyp: Rechtwinkliger Stecker (männlich) oder rechtwinkliger Klinkenstecker (weiblich)
• Abschlussstile: Lötkelch für halbstarres Kabel, Crimp für flexibles Kabel, Klemme für Feldinstallation, Leiterplattenmontage
• Kabelkompatibilität: RG174, RG316, RG58, LMR100, LMR195, halbstarre, anpassbare Kabeltypen
• Körpermaterialien: Vernickeltes Messing (Standard), vergoldetes Messing, passivierter Edelstahl
• Frequenzversionen: Standard (12,4 GHz), Präzision (18 GHz)
• Montagemöglichkeiten: Standard-Rechtswinkel, Schott-Winkel, Schalttafelmontage mit Flansch
• Beschichtungsoptionen: Gold-, Nickel-, Silber- oder passivierte Oberflächen
• Umweltoptionen: Standardmäßig für den Innenbereich, wasserdicht nach IP67 oder hermetisch abgedichtet
• Verpackung: Großbeutel, individuelle Schutzverpackung, antistatische Schläuche

Platz-Sparende HF-Konnektivität für kompakte Systeme

• Drahtlose Zugangspunkte und Router: Installation in kompakten Wi-Fi-Geräten, bei denen der vertikale Platz begrenzt ist. Dies ermöglicht Antennenverbindungen mit niedrigem Profil, die in schlanke Gehäuse passen und gleichzeitig die HF-Leistung für den 2,4/5/6-GHz-Betrieb beibehalten.
• Tragbare Testgeräte: Integration in tragbare Spektrumanalysatoren, Signalgeneratoren und Feldtestgeräte, bei denen rechtwinklige Anschlüsse die Testanschlüsse vor Kabelbelastung schützen und eine komfortable Handhabung in Feldumgebungen ermöglichen.
• Telekommunikationsausrüstung: Verwendung in kleinen Zellengehäusen, Mikro-Basisstationen und DAS-Knoten, bei denen eine begrenzte Innenhöhe flache -HF-Verbindungen erfordert, die Kabel parallel zu Montageflächen führen.

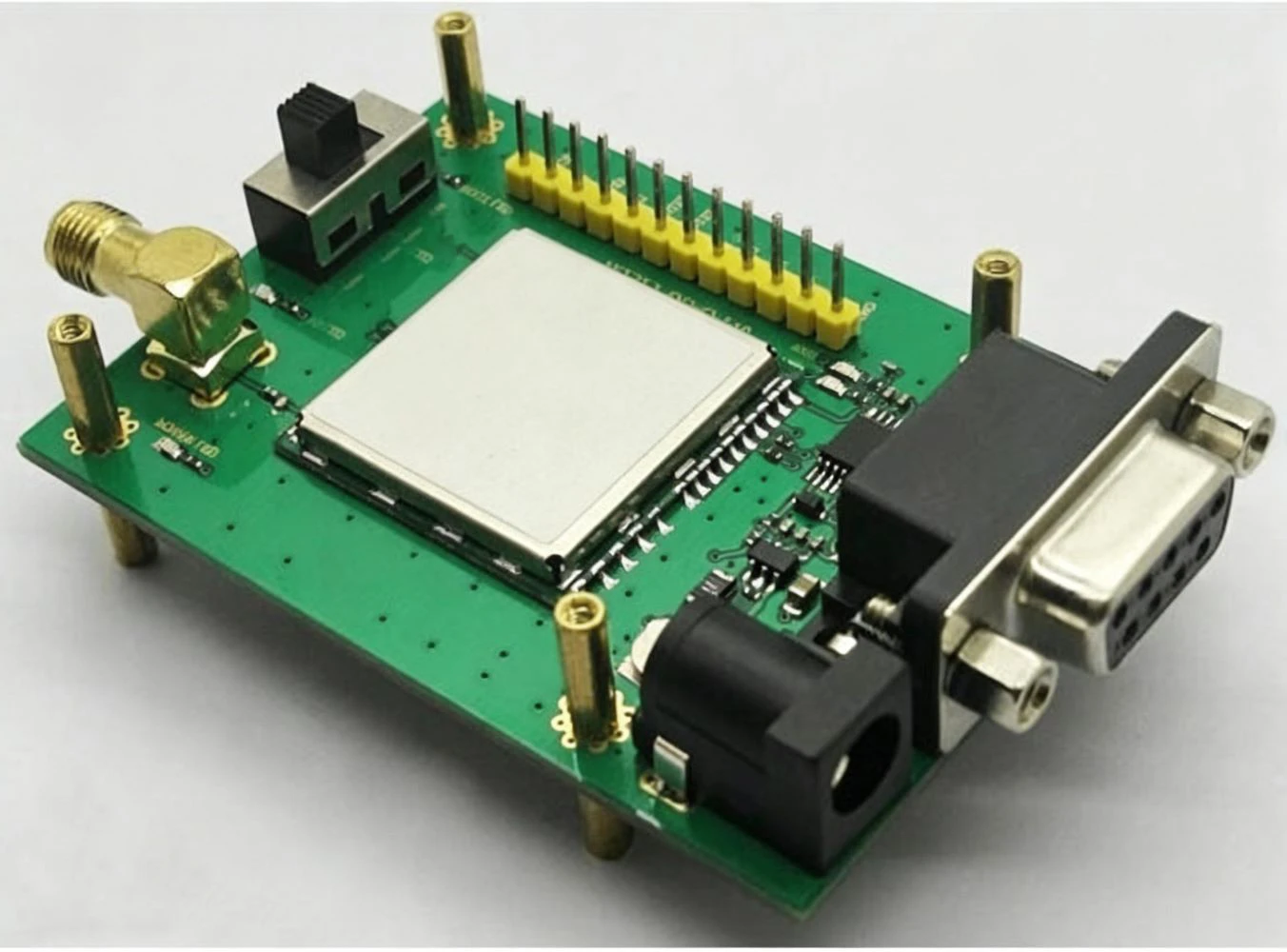

• Eingebettete HF-Systeme: Implementierung in IoT-Gateways, Industriesteuerungen und kompakten drahtlosen Modulen, bei denen Platzoptimierung von entscheidender Bedeutung ist und Kabel parallel zur Leiterplatte oder Gehäusewand herausgeführt werden müssen.
• Luft- und Raumfahrt & Avionik: Installation in Cockpit-Instrumenten, Navigationsgeräten und kompakten Avionikschächten, wo die Kabelführung durch enge Räume geführt werden muss und gleichzeitig zuverlässige HF-Verbindungen bei Vibrationen aufrechterhalten werden müssen.
• Medizinische Geräte: Verwendung in tragbaren medizinischen Telemetriegeräten, tragbaren Diagnosegeräten und kompakten Bildgebungssystemen, wo Platzbeschränkungen flache-Anschlüsse erfordern, die die Signalintegrität für kritische Anwendungen im Gesundheitswesen aufrechterhalten.

1.Michael Zhang, HF-Designingenieur, drahtlose Ausrüstung
„Diese 90-Grad-SMA-Anschlüsse lösten unsere Probleme mit dem Antennenabstand in schlanken Wi-Fi 6-Zugangspunkten. Durch das rechtwinklige Design können die Kabel flach an der Gehäusewand verlaufen, wodurch die Gesamthöhe des Geräts um 40 % reduziert wird.“

2.Sarah Chen, Testingenieurin, Feldinstrumente
„Unverzichtbar für unsere tragbaren Spektrumanalysatoren. Die rechtwinkligen Anschlüsse schützen empfindliche Testanschlüsse vor Kabelbelastungen während des Feldeinsatzes und die 12,4-GHz-Leistung unterstützt unsere 6-GHz-Messanforderungen vollständig.“

3.David Wang, Telekommunikationsingenieur, Small Cell Systems
„Wird in unseren Außengehäusen für kleine Zellen mit begrenzter Innenhöhe verwendet. Die IP67-rechtwinkligen SMAS bieten wetterfeste Verbindungen und sorgen gleichzeitig für ein hervorragendes VSWR über alle Mobilfunkbänder.“

• Zahlungsmethode: Kreditkarte oder T/T (optional für große Beträge). Western Union PayPal
• Die T/T-Zahlung unterstützt im Allgemeinen eine 100-prozentige Vorauszahlung.
• Lieferzeit: Normalerweise 5-10 Werktage nach Zahlungseingang.
• Musterrichtlinie: Für Standardprodukte sind immer Muster für jedes Modell verfügbar.
• Die Muster können innerhalb von 3–5 Werktagen nach Zahlungseingang fertig sein.
• Verschiffungshafen: Shenzhen, China.
